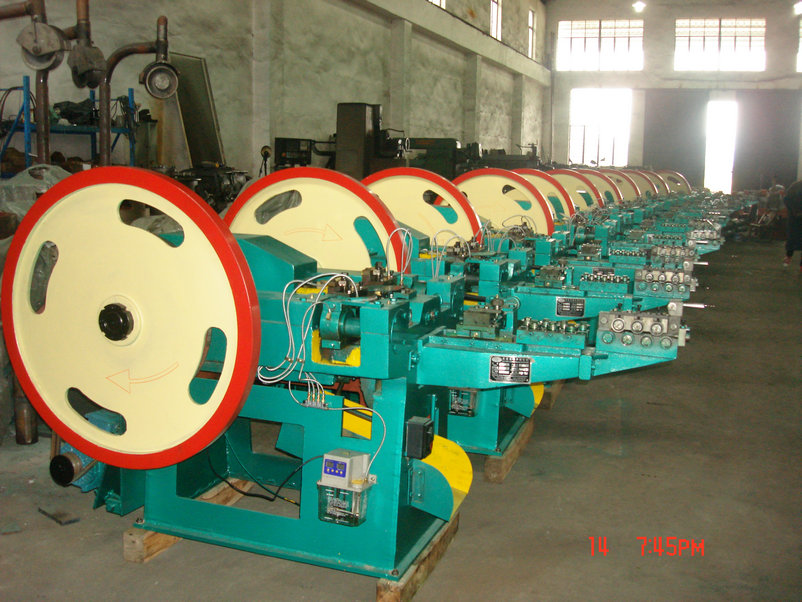

制钉机操作的具体工艺过程如下所示:
1、金属卷料校直,送料功能
采用了槽轮机构进行送料的操作。当销轮连续转动一周的时候,槽轮转动1/4周,槽轮送料时钢丝通过视图左边的滚子进行自动校直的操作。
2、工件夹紧功能
采用了凸轮机构进行夹紧,通过推杆的往复运动来实现钢丝的夹紧和放松,夹紧杆的来回运动则由凸轮的连续转动来进行实现。
3、工件冷镦功能
使用曲柄滑块机构对钢丝进行冷镦,连杆与齿轮相连,齿轮转动的时候将其带动。
4、工件冷挤——切断功能
采用了凸轮机构。其工件的原理和夹紧装置非常的像。动滑块来回做往复运动,从而对钢丝进行冷镦的作用。
